System monitorowania maszyn, który działa na każdej Twojej maszynie
Dla zakładów z 10+ maszynami, które pracują na 2+ zmiany

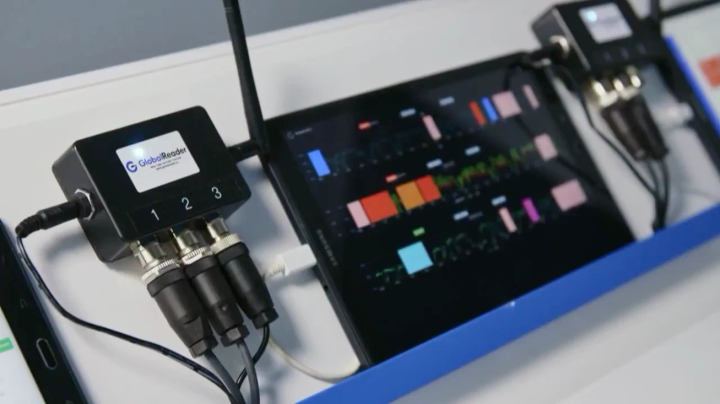

Scoutbox to urządzenie, na którym opiera się system monitorowania maszyn GlobalReader. Tak samo odczytuje nową linię pakującą i kilkudziesięcioletnią piłę czy prasę, a sztuki, metry, czas pracy, zużycie energii i każde zatrzymanie zamienia w OEE na żywo. Pracuje w zakładach drzewnych i meblarskich, spożywczych, metalowych i przetwórstwa tworzyw sztucznych.
- Uruchomienie w 90 minut
- Sprzęt i czujniki w cenie
- Od 125 €/maszynę/mies.

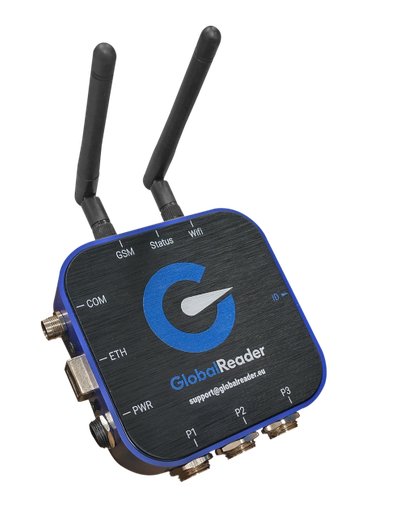

Jedno urządzenie na maszynę: trzy wejścia czujników i trzy sposoby połączenia z siecią
Każde oznaczenie na obudowie ma swoje zadanie. Oto, do czego służy każde z nich i dlaczego żadne nie wymaga pracy Twojego działu IT.
- 1COM: połączenie ze sterownikiemOdczytuje dane bezpośrednio ze sterownika, jeśli maszyna je udostępnia.
- 2ETH: LANPodłączysz go do swojej sieci, jeśli chcesz, ale nie jest to konieczne.
- 3Zasilanie i mikrokontrolerW środku jest mikrokontroler, prosty jak pilot do telewizora. Uruchamia się w 1 do 2 sekund i niewiele w nim może się zepsuć.
- 4Anteny GSM i WiFiLTE z kartą SIM w każdym urządzeniu oraz WiFi. Gdy jedno połączenie zniknie, przejmuje je drugie.
- 5Bufor w środkuOdczyty czekają w urządzeniu, aż zostaną dostarczone. Nic, co zostało zmierzone, nie przepada.
- 6P1, P2, P3: trzy wejścia czujnikówSygnały można łączyć w jedną wartość, na przykład metry bieżące z czujnika optycznego i kółka pomiarowego.
- Wejścia
- Trzy porty czujników oraz połączenie ze sterownikiem
- Czujniki
- W cenie subskrypcji; technik przywozi wszystkie typy
- Awaria urządzenia
- Bezpłatna wymiana w ramach subskrypcji
- W eksploatacji
- Urządzenia zamontowane 10 lat temu nadal przesyłają dane
Czym jest system monitorowania maszyn?
System monitorowania maszyn to urządzenie na każdej maszynie i oprogramowanie, które zamienia sygnały z maszyny w dostępność, wydajność i jakość na żywo, czyli OEE (ogólną efektywność urządzeń), a także w alerty o zatrzymaniach i raporty zmianowe. W GlobalReader jest to Scoutbox: odczytuje maszynę przez podłączane czujniki albo bezpośrednio przez OPC UA i MQTT, wysyła dane przez LAN, WiFi lub LTE i pokazuje każdą maszynę na żywo w systemie GlobalReader.
Czujnik albo sama maszyna
Sygnał z czujnika optycznego, indukcyjnego, prądowego lub z przekaźnika, na dowolnej maszynie. Maszyny, które udostępniają dane, łączą się przez OPC UA lub MQTT.

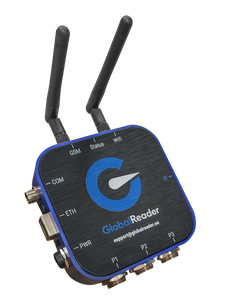

Scoutbox
Zbiera do trzech sygnałów z maszyny i wysyła je przez LAN, WiFi lub LTE.
Serwery w Europie
Albo cały system na Twoim własnym serwerze, bez dostępu do internetu.
Dowolny ekran w zakładzie
OEE na żywo, alerty o zatrzymaniach i raporty zmianowe na telefonie, tablecie, komputerze lub telewizorze na hali.
Jak Scoutbox odczytuje maszynę
Są cztery sposoby. Większości maszyn wystarczą dwa pierwsze, a właściwy wybiera technik na miejscu.
Czujnik optyczny
Widzi przesuwający się materiał albo detal opuszczający maszynę. Liczy sztuki i metry.
Czujnik indukcyjny
Wykrywa każdy przejazd metalowej części maszyny w pobliżu, na przykład obracającego się wału albo wózka piły. Liczy cykle.
Sygnał z przekaźnika lub prądu
Odczytuje logikę samej maszyny albo pobór prądu, żeby wiedzieć, kiedy pracuje. Nie ingerujemy w Twój sterownik PLC.
Połączenie bezpośrednie
Maszyny, które już udostępniają dane, łączą się przez OPC UA lub MQTT, bez dodatkowego czujnika.
Co mierzy
Każdy Scoutbox liczy sztuki, metry i czas pracy. Resztę dodajemy, gdy potrzebuje jej maszyna lub pomieszczenie.
Na każdej maszynie
- Sztuki
- Metry
- Czas pracy
Na życzenie
- Energia elektryczna i jej koszt w euro
- Temperatura
- Wilgotność
- Hałas
- Sprężone powietrze
- Objętość (m³)
- Waga
- Częstotliwość drgań
- Przepływ
- Odległość
- Światło
Braki też są liczone
Osobny czujnik braków liczy odrzuty automatycznie, operatorzy dopisują braki policzone ręcznie, a sumy wracają do ERP do rozliczenia materiałów. Zobacz Quality Control
Nowa linia czy 30-letnia maszyna: dane zbierzemy z każdej
Odczyt nowoczesnej maszyny, która już udostępnia dane, to ta łatwa część. Na większości hal stoi mnóstwo maszyn, które nigdy nie miały tego robić: linie tartaczne i fornirowe z lat 90., używane prasy, linie pakujące i przenośniki bez żadnego sterownika. Scoutbox odczytuje je czujnikami i sygnałami z przekaźników, a z maszynami, które potrafią się komunikować, łączy się bezpośrednio. Ta wiedza to efekt dziesięciu lat doposażania maszyn w ponad 200 zakładach.
Maszyny, które nie udostępniają danych
- Czujnik optyczny lub indukcyjny na linii albo maszynie
- Albo sygnał z przekaźnika lub pomiar prądu w szafie sterowniczej
- Bez prac przy sterowniku PLC i bez zmian w maszynie
Maszyny, które udostępniają dane
- Połączenie bezpośrednie przez OPC UA lub MQTT
- Bez dodatkowego czujnika
- To samo OEE na żywo i te same raporty co dla każdej innej maszyny
Maszyny, które podłączamy na co dzień: skrawarki do forniru i linie tartaczne, linie pakujące i rozlewnicze, prasy i maszyny CNC, wtryskarki, stanowiska montażowe.
Stanowiska pakowania, montażu lub lakierowania bez maszyny? Dodatek Manual Work Station obejmuje także stanowiska ręczne.
Cały zakład działa w 2 do 3 dni
Tak wygląda montaż w zakładzie z 15 maszynami.
Dzień 1, rano
Technik przyjeżdża ze wszystkimi typami czujników
Bez prac przy sterowniku PLC. Każda maszyna zajmuje około 1,5 godziny.
Dzień 1, wieczorem
Jedna trzecia maszyn przesyła dane
Pierwsze maszyny już pokazują OEE na żywo, zatrzymania i dane zmianowe.
Dzień 2 i 3
Cała hala przesyła dane
Alerty o zatrzymaniach i raporty zmianowe działają dla wszystkich 15 maszyn.
Albo zacznij od jednej do trzech maszyn
Zwykle radzimy: zacznij od małej skali, zobacz swoje prawdziwe liczby, a potem dodaj resztę hali.
Chcesz później dodać czujnik?
Wysyłamy go ze zdjęciem, które pokazuje, gdzie go zamontować, a montują go Twoi mechanicy.
Montaż to jednorazowa opłata 137 € za urządzenie.
„Wszystko zainstalowaliśmy sami. To całkiem proste, jeśli ma się kogoś, kto wie, jak działa ta maszyna.”
Twoje dane przetrwają fabryczne WiFi
Scoutbox powstał z myślą o halach produkcyjnych: grubych ścianach, maszynach zakłócających sygnał radiowy i sieciach, których nikt nie chce ruszać.
- Trzy drogi do sieci
- LAN, WiFi i LTE w każdym urządzeniu, karta SIM w zestawie, z automatycznym przełączaniem.
- Bufor na całej trasie
- Odczyty czekają w urządzeniu, aż zostaną dostarczone. Jeśli maszyna ma zasilanie, nic z tego, co mierzy, nie przepada.
- Serwery w Europie
- Albo cały system na Twoim własnym serwerze, bez dostępu do internetu.
- Dziesięć lat historii i eksporty
- Pełna historia jest dostępna przez cały okres współpracy, z eksportem do CSV, Excela i PDF, raportami e-mailem według harmonogramu i REST API.

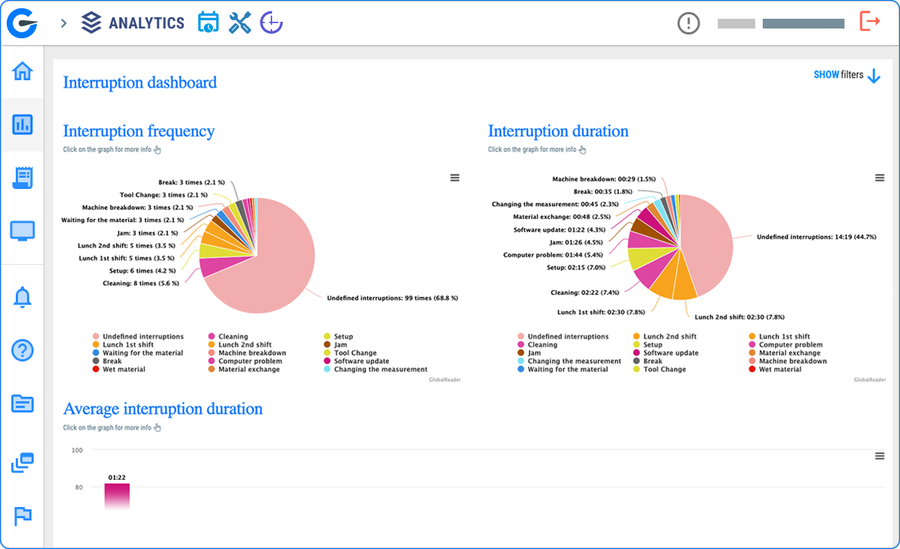

Co widzisz po podłączeniu maszyn
Scoutbox to połowa systemu. Druga połowa to oprogramowanie GlobalReader do monitorowania maszyn, do którego trafia każdy odczyt.
- OEE na żywo dla każdej maszyny i zmiany
- Dostępność, wydajność i jakość liczone na bieżąco z danych maszyny.
- Alert, gdy maszyna staje
- Ustawiasz, jak długo może trwać zatrzymanie, zanim dowie się o nim właściwa osoba.
- Przyczyna każdego przestoju
- Operator wybiera ją w kilka sekund na ekranie przy maszynie.
- Raporty w dowolnym przekroju
- Według maszyny, produktu, operatora lub zmiany, łącznie z wykresem kaskadowym strat, który pokazuje, które przestoje kosztują najwięcej.
Twój ERP pozostaje głównym systemem. Zlecenia trafiają do operatora, a wyprodukowane ilości i braki wracają do ERP. Wdrożone dla systemów Monitor, Microsoft Dynamics, SAP, Directo, NOOM, Eziil i innych, zawsze dopasowane do tego, jak korzystasz ze swojego ERP.
Sprzęt, czujniki, oprogramowanie i wsparcie w jednej subskrypcji
125 €
za maszynę miesięcznie
- Urządzenie Scoutbox, czujniki i okablowanie
- Oprogramowanie Analytics i powiadomienia
- Wsparcie ludzi, którzy znają produkcję
- Bezpłatna wymiana sprzętu
Jednorazowo: montaż 137 € za urządzenie, dodatkowy czujnik z przewodem 95 €. Przy płatności z góry za cały rok oszczędzasz 5%. Ceny netto.
Umów demo| Kryterium | GlobalReader | Typowe narzędzie OEE | System MES klasy enterprise |
|---|---|---|---|
| Sprzęt | W cenie, z bezpłatną wymianą | Wynajmowany lub kupowany osobno | Osobny projekt |
| Wdrożenie | Około 90 minut na maszynę | Od 1 do 4 tygodni | Od 6 do 12 miesięcy |
| Starsze maszyny | Doposażane w czujniki | Często ograniczone możliwości | Projekt na zamówienie |
| Potrzebny dział IT | Nie | W minimalnym zakresie | Osobny zespół |
| Dla kogo | Zakłady, które chcą w kilka dni mieć dane na żywo z każdej maszyny, starej i nowej | Zakłady z nowoczesnymi maszynami, które już udostępniają dane | Duże zakłady, które potrzebują pełnej kontroli procesu i identyfikowalności |
Zakłady korzystające z GlobalReader odzyskują średnio 39 200 € na maszynę rocznie. Przy koszcie 100 € lub więcej za godzinę pracy zakładu subskrypcję pokrywa niewiele ponad jedna odzyskana godzina miesięcznie.
Oblicz oszczędności swojego zakładu- +27,4%
- średni wzrost OEE
- +22,8%
- średni wzrost dostępności
- 39 200 €
- odzyskane na maszynę rocznie
- 200+
- zakładów monitorowanych w całej Europie

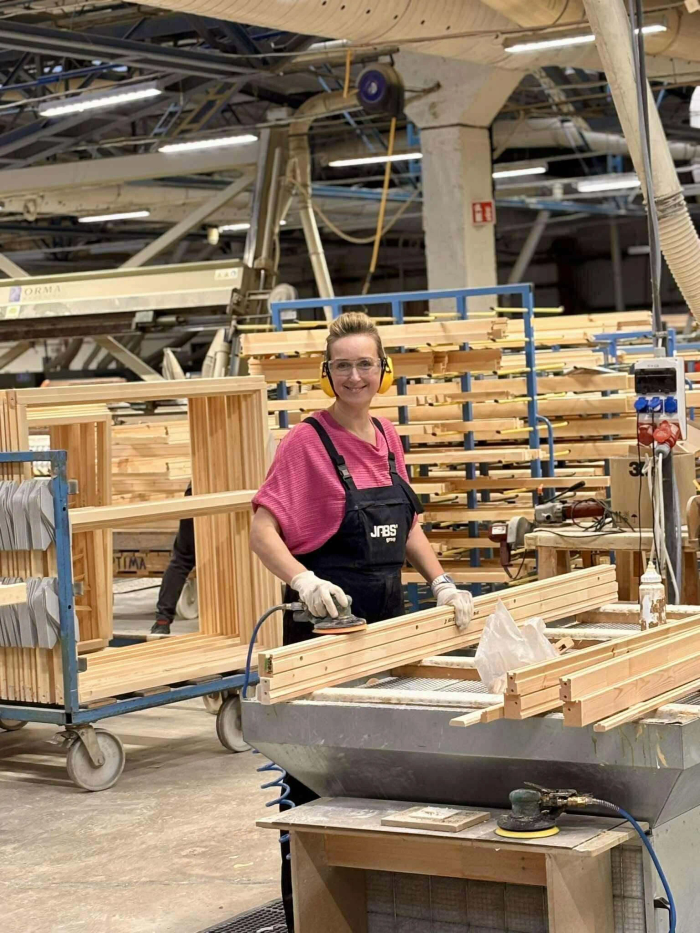

JABS Sokółka, Polska
O 1000 okien więcej miesięcznie, bez zakupu nowej maszyny
Połowa z 50 maszyn ma ponad 20 lat. Zespół sam zamontował czujniki, a kierownicy zmian codziennie śledzą na żywo produkcję i przyczyny przestojów.
„Operatorzy chcą rozmawiać. Teraz widzimy, jakie przerwy zaznaczają, i pytamy: co powinniśmy z tym zrobić? To bardzo korzystne dla obu stron.”Przeczytaj historię JABS Sokółka
„Dzięki zastosowaniu urządzeń monitorujących GlobalReader na różnych maszynach mamy teraz lepszy wgląd w wydajność pracy tych maszyn.”
Zakłady, które korzystają z GlobalReader
Pytania o system monitorowania maszyn
Pytania, które kierownicy produkcji i działy IT zadają nam najczęściej. Czegoś brakuje? Zapytaj nas bezpośrednio.
Czym jest system monitorowania maszyn?
System monitorowania maszyn to urządzenie na każdej maszynie i oprogramowanie, które zamienia sygnały z maszyny w OEE na żywo, alerty o zatrzymaniach i raporty zmianowe. W GlobalReader jest to Scoutbox: czujniki albo bezpośrednie połączenie OPC UA lub MQTT na każdej maszynie, dane wysyłane przez LAN, WiFi lub LTE i każda maszyna widoczna na żywo w systemie GlobalReader.
Czy monitorowanie maszyn to to samo co monitorowanie stanu technicznego?
Nie. Monitorowanie stanu technicznego śledzi kondycję maszyny, na przykład drgania łożysk, żeby dział utrzymania ruchu mógł zaplanować naprawy. System monitorowania maszyn taki jak Scoutbox śledzi produkcję: czy maszyna pracuje, ile produkuje i dlaczego staje. Z tych danych liczy się OEE. Na życzenie Scoutbox odczyta też dodatkowe sygnały, takie jak częstotliwość drgań, temperatura czy sprężone powietrze, ale jego zadaniem jest monitorowanie produkcji.
Czy to działa na starych maszynach bez sterownika PLC i bez podłączenia do sieci?
Tak. Scoutbox odczytuje starsze maszyny za pomocą czujników optycznych i indukcyjnych albo sygnału z przekaźnika lub pomiaru prądu, więc nie potrzebuje dostępu do sterownika PLC ani sieci maszynowej. W JABS Sokółka 25 z 50 maszyn ma ponad 20 lat, a zespół sam zamontował czujniki na starszych maszynach.
Dla jakich branż jest przeznaczony?
Dla zakładów z produkcją dyskretną, które mają co najmniej 10 maszyn i pracują na dwie lub więcej zmian. Większość naszych klientów to zakłady drzewne i meblarskie, metalowe oraz spożywcze, a monitorujemy też linie w branży tworzyw sztucznych, opakowań i elektroniki. To, co liczy Scoutbox, zależy od linii: metry na liniach tartacznych i fornirowych, sztuki na liniach pakujących i rozlewniczych, cykle na prasach i wtryskarkach.
Skąd Scoutbox bierze czas cyklu?
Z sygnału, który zmienia się raz na cykl: start i zatrzymanie maszyny, czujnik, który widzi detal lub suw, wyjście przekaźnika lub sterownika albo pobór prądu przez maszynę. Zatrzymanie jest liczone, gdy przez czas ustawiony dla danej maszyny nie przyjdzie żaden cykl.
Ile czujników potrzebuje jedna maszyna?
Każda maszyna dostaje jedno urządzenie Scoutbox z trzema wejściami czujników. Sygnały można łączyć w jedną wartość, na przykład metry bieżące z czujnika optycznego i kółka pomiarowego albo kilka narzędzi na jednym stanowisku liczonych jako czas pracy tego stanowiska. Technik decyduje na miejscu, czego potrzebuje każda maszyna.
Jakie czujniki najlepiej sprawdzają się do zbierania danych z hali produkcyjnej w czasie rzeczywistym?
Na większości maszyn wystarczy czujnik optyczny (do sztuk i metrów) albo indukcyjny (do cykli) i te dwa typy obejmują większość naszych instalacji. Sygnał z przekaźnika lub pomiar prądu pokazuje, kiedy maszyna pracuje. Maszyny, które już udostępniają dane, łączą się bezpośrednio przez OPC UA lub MQTT.
Czy potrzebujemy WiFi albo dostępu do naszej sieci?
Nie. Każde urządzenie Scoutbox ma kartę SIM i łączy się przez LTE. Jeśli masz LAN lub WiFi, może korzystać także z nich, a gdy jedno połączenie zniknie, automatycznie przełącza się na inne.
Co się dzieje, gdy zniknie połączenie?
Nic nie przepada. Odczyty czekają w urządzeniu Scoutbox, aż będzie można je dostarczyć. Jeśli maszyna ma zasilanie, nic z tego, co mierzy, nie zostanie utracone.
Ile trwa montaż i czy możemy zrobić go sami?
Około 1,5 godziny na maszynę z naszym technikiem, więc zakład z 15 maszynami działa po 2 do 3 dniach. Czujniki dodane później mogą zamontować Twoi mechanicy na podstawie zdjęcia, które wyślemy. JABS Sokółka sama zamontowała sprzęt według naszych instrukcji.
Jak monitorować maszyny CNC bez dostępu do sterownika PLC?
Sygnał z przekaźnika lub pomiar prądu pokazuje, kiedy maszyna CNC pracuje, a czujnik liczy cykle lub detale, więc Scoutbox odczytuje maszynę bez ingerencji w jej sterownik. Jeśli maszyna CNC już udostępnia dane, łączy się przez OPC UA lub MQTT. Porównaj oprogramowanie do monitorowania maszyn CNC.
Ile kosztuje system monitorowania maszyn?
GlobalReader kosztuje 125 € za maszynę miesięcznie, w tym urządzenie Scoutbox, czujniki, oprogramowanie Analytics, powiadomienia i wsparcie, z bezpłatną wymianą sprzętu. Montaż to jednorazowa opłata 137 € za urządzenie. Podane ceny są cenami netto.
Gdzie są przechowywane nasze dane?
Na serwerach GlobalReader w Europie. Jeśli dane muszą zostać w zakładzie, cały system może działać na Twoim własnym serwerze, bez dostępu do internetu.
Czy system łączy się z naszym ERP?
Tak, w obu kierunkach: zlecenia trafiają do operatora, a wyprodukowane ilości i braki wracają do ERP. Każdą integrację dopasowujemy do tego, jak korzystasz ze swojego systemu ERP. Wdrażaliśmy je dla systemów Monitor, Microsoft Dynamics, SAP, Directo i innych. Zobacz integracje z ERP.
Czy to monitorowanie naszych operatorów?
System mierzy maszyny, nie ludzi. Gdy maszyna staje, operator wpisuje przyczynę, dzięki czemu jego wersja wydarzeń trafia do systemu, zamiast zostać w sferze domysłów.
Przyjdź na demo ze swoją najstarszą maszyną
Umów 30 minut. Opowiedz nam o maszynie, której nikt jeszcze nie zdołał podłączyć, a pokażemy Ci, jak byśmy ją odczytali.
